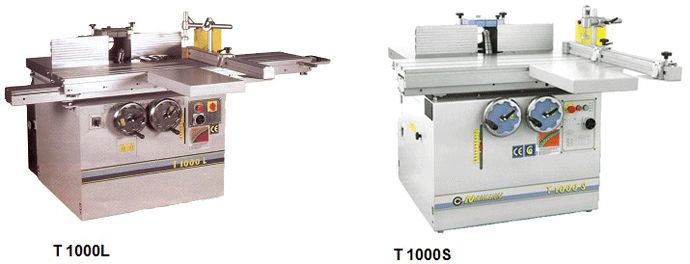

Фрезерные станки с шипорезной кареткой T-1000L, T-1000s
Предназначены для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам с ручной подачей (изготовление вагонки, половой доски, плинтуса, наличника, филенки и других столярных и мебельных изделий), зарезки шипов с помощью шипорезной каретки и криволинейного фрезерования по шаблону с ручной подачей.
Станина станков – сварная конструкция, рабочий стол чугунный со шлифованной рабочей поверхностью. Станки оснащены шипорезной кареткой, плавность хода которой обеспечивается оригинальной конструкцией направляющих. Каретка изготовлена из прочного сплава, что повышает стойкость к коррозии и износу. Совокупность этих факторов позволяет в несколько раз увеличить точность обработки на этом станке.
Широкий диапазон скоростей: 1400, 3500, 6000, 8000 позволяет выбирать оптимальный режим резания. Правильность выбора оборотов контролируется световым индикатором. Угол наклона шпинделя от 90 до 45° позволяет расширить операционные возможности станка, уменьшить номенклатуру применяемого инструмента. Регулировка высоты шпинделя осуществляется простым вращением рукоятки с точностью до 0,1 мм.
При необходимости в станине по кондуктору сверлятся 4 отверстия для установки устройства автоматической подачи заготовки.
Технические характеристики:
| Модель | T-1000S | T-1000 L |
|---|---|---|
| Размеры рабочего стола, мм | 1000 x 550 | 1000х500 |
| Размеры каретки, мм | 1150 x 350 | 1600х350 |
| Ход каретки, мм | 700 | 1050 |
| Диаметр шпинделя, мм | 30 (32, 35, 40) | 30 (32, 35, 40) |
| Наклон шпинделя, град | 90-45 | 90-45 |
| Вертикальный ход шпинделя, мм | 175 | 175 |
| Полезная длина шпинделя, мм | 125 | 125 |
| Максимальный диаметр инструмента, мм: – при профилировании – при шипорезании |
180 250 |
180 250 |
| Мощность двигателя, кВт (л.с.) | 4.0 (5.5) | 4.0 (5.5) |
| Частота вращения шпинделя, об/мин. | 1400/3500/6000/8000 | 1400/3500/6000/8000 |
| Диаметр колец, закрывающих отверстие в столе, мм | 65/105/160 | 65/105/160 |
| Диаметр выхода аспирации над столом, мм | 120 | 120 |
| Диаметр выхода аспирации под столом, мм | 100 | 100 |
| Габаритные размеры станка в упаковке, мм | 1800х1000х1200 | 1800х1000х1200 |
| Вес станка, кг | 390 | 410 |
Опции:
- Защитное ограждение для фрезы при профилировании
- Интегральное ограждение
- Прижимные вертикальное и горизонтальное устройства для фрезы MORI
- Шипорезная приставка и ограждение фрезы при шипорезании
- Левое/правое вращение шпинделя
- Удлинение стола слева и справа
- Телескопическая линейка 900 мм с двумя упорами
- Диаметр шпинделя 30, 40, 50 мм
- Автоподатчик
- Мощность главного двигателя, 7.5 кВт
